CLLU
產品資訊
以最小空間實現最大的行程，CLL/CLLR/CLLU 可以1mm為單位指定行程，又可以在豐富組合中進行選擇。
產品中心
訂購標示法
| CLLU | 系列 | CLLU |
|---|---|---|
| 048 | 本體尺寸 | 036: ?D=36, 040: ?D=40, 048: ?D=48, 055: ?D=55, 065: ?D=65, 075: ?D=75, 090: ?D=90, 105: ?D=105(注: ?D是油缸本體外徑尺寸) |
| G | 配管方式 | G: 板式連接型(只有板式供油口) |
| A | 活塞前端形狀 | A: 內螺紋型, B: 內螺紋型(附帶旋轉防止銷孔), T: 外螺紋型, P: 銷孔連接型 |
| 050 | 行程 | (請見下方行程數據) |

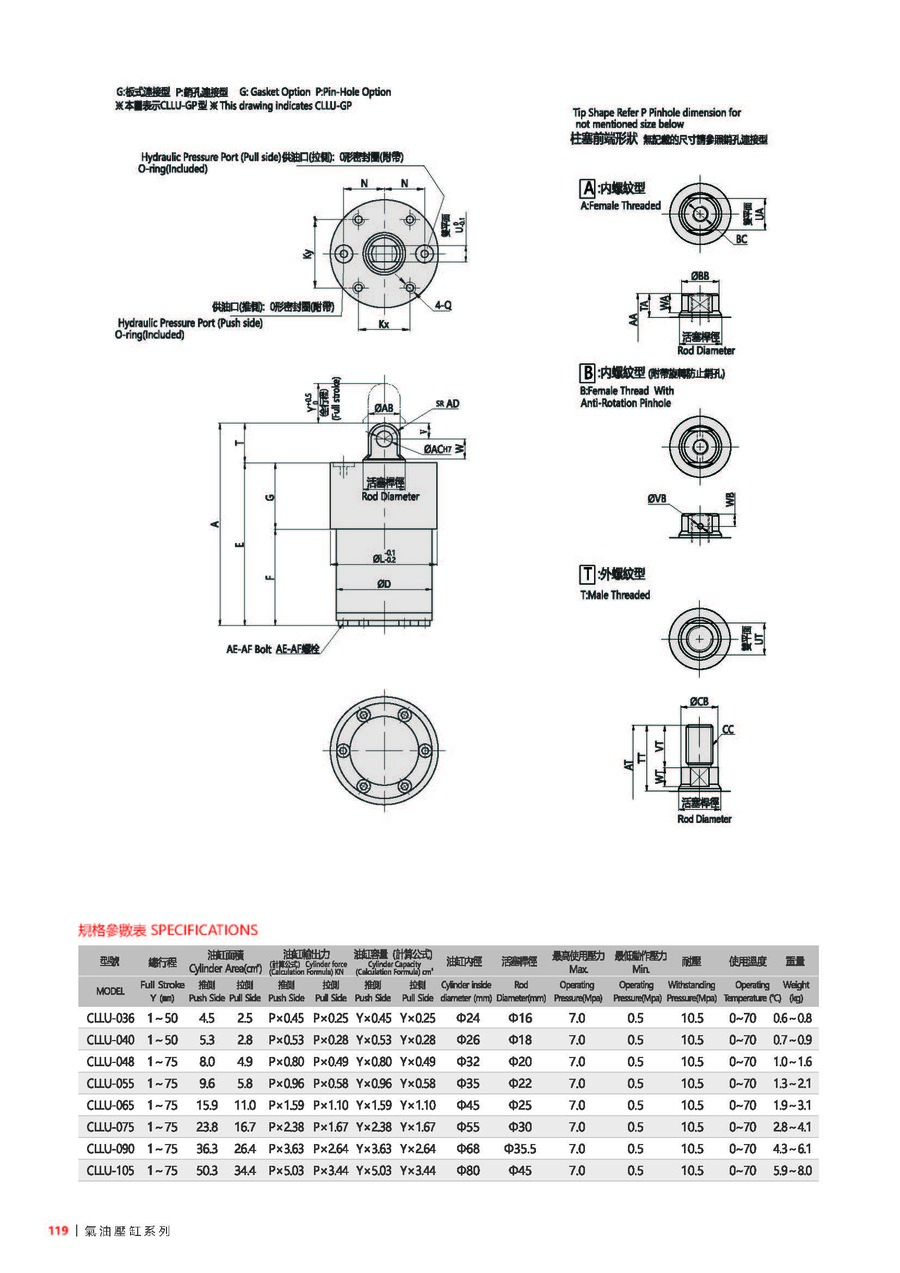

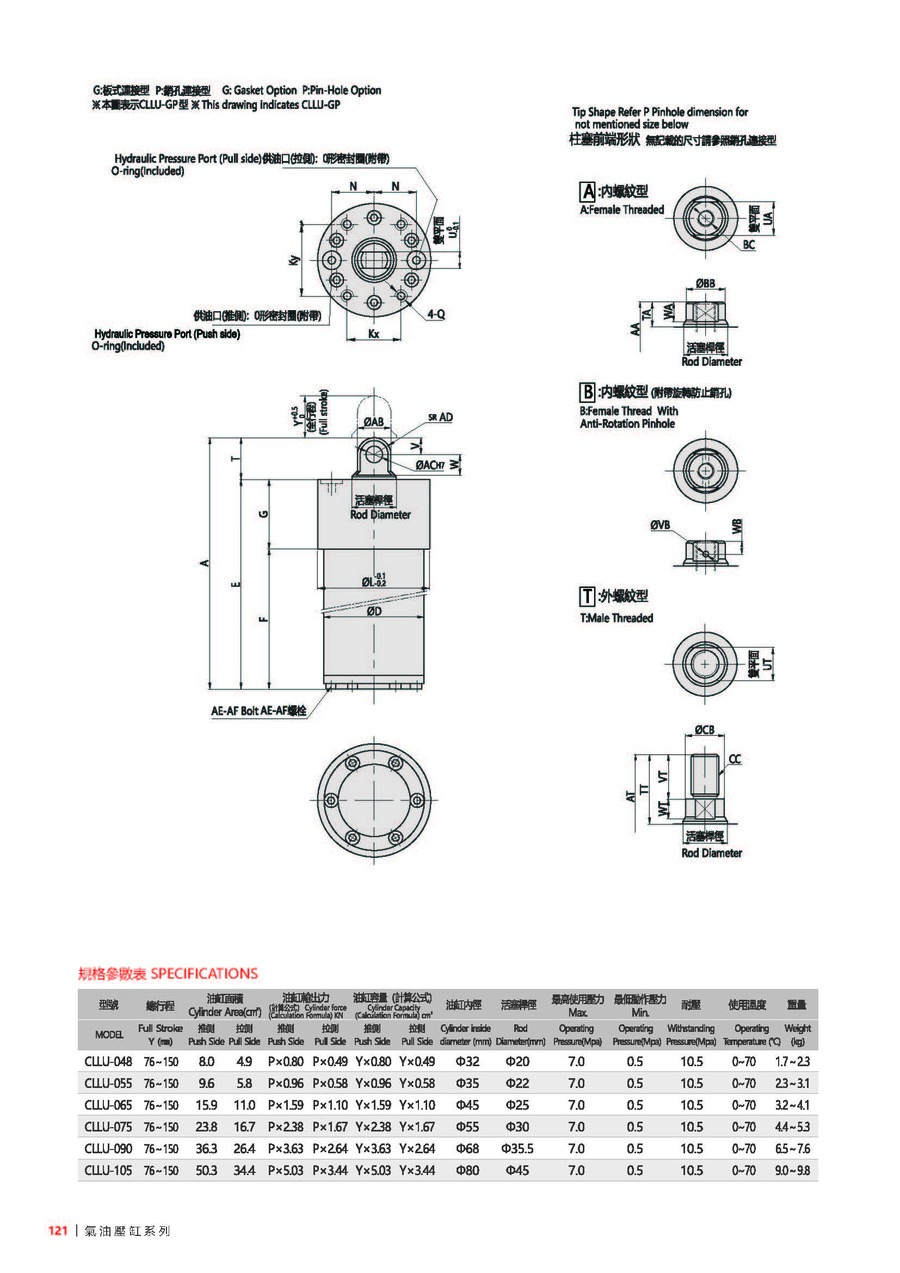

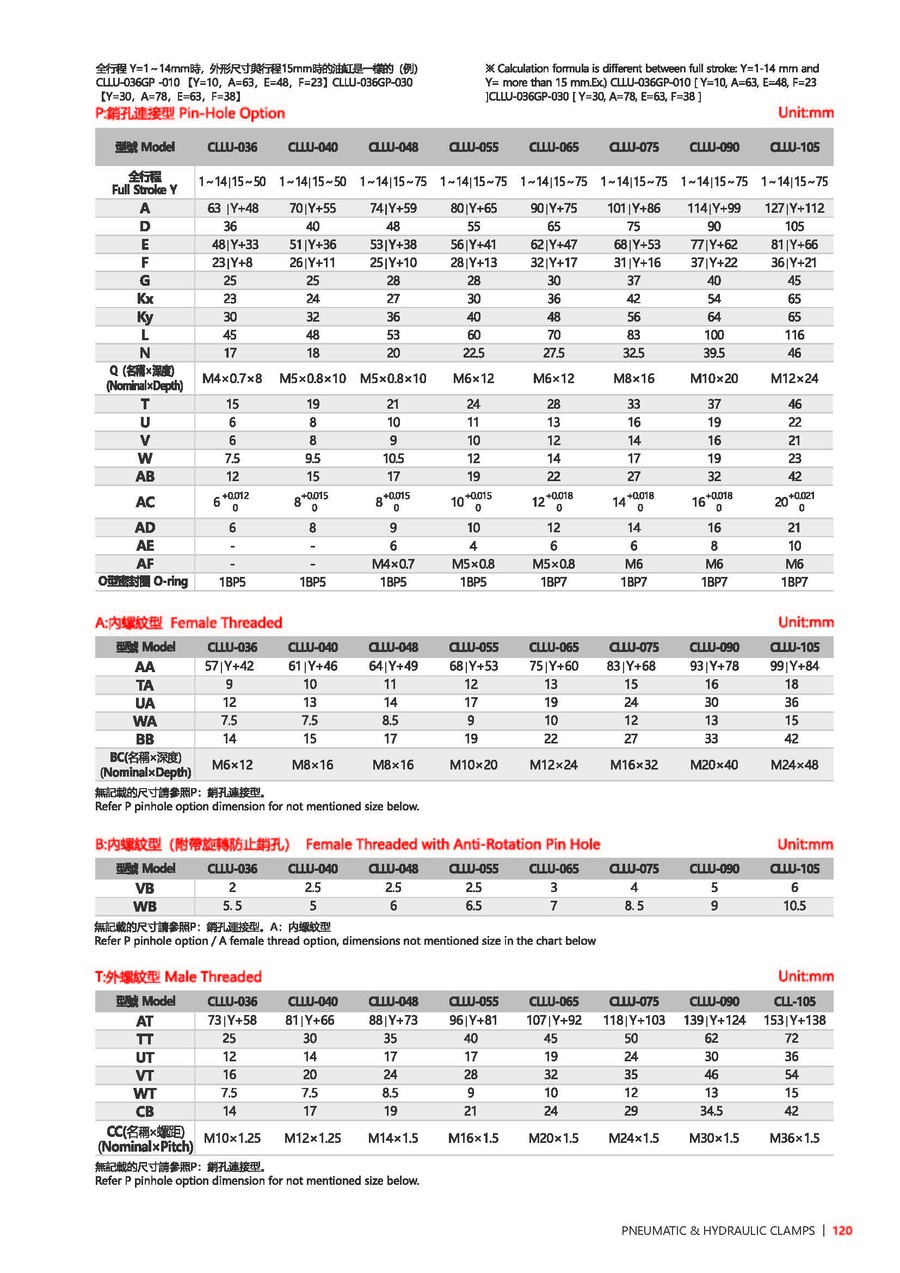

產品資料
| 型號 | CLLU-036 | CLLU-040 | CLLU-048 | CLLU-055 | CLLU-065 | CLLU-075 | CLLU-090 | CLLU-105 |
|---|---|---|---|---|---|---|---|---|
| 總行程 | 1~50 | 1~50 | 1~150 | 1~150 | 1~150 | 1~150 | 1~150 | 1~150 |
| 油缸面積(推側)(cm2) | 4.5 | 5.3 | 8 | 9.6 | 15.9 | 23.8 | 36.3 | 50.3 |
| 油缸面積(拉側)(cm2) | 2.5 | 2.8 | 4.9 | 5.8 | 11 | 16.7 | 26.4 | 34.4 |
| 油缸輸出力計算公式(推側)(KN) | Px0.45 | Px0.53 | Px0.80 | Px0.96 | Px1.59 | Px2.38 | Px3.63 | Px5.03 |
| 油缸輸出力計算公式(拉側)(KN) | Px0.25 | Px0.28 | Px0.49 | Px0.58 | Px1.10 | Px1.67 | Px2.64 | Px3.44 |
| 油缸容量計算公式(推側)(cm3) | Yx0.45 | Yx0.53 | Yx0.80 | Yx0.96 | Yx1.59 | Yx2.38 | Yx3.63 | Yx5.03 |
| 油缸容量計算公式(拉側)(cm3) | Yx0.25 | Yx0.28 | Yx0.49 | Yx0.58 | Yx1.10 | Yx1.67 | Yx2.64 | Yx3.44 |
| 油缸內徑 | ?24 | ?26 | ?32 | ?35 | ?45 | ?55 | ?68 | ?80 |
| 活塞桿徑 | ?16 | ?18 | ?20 | ?22 | ?25 | ?30 | ?35.5 | ?45 |
| 最高使用壓力(Mpa) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| 最低動作壓力(Mpa) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 耐壓(Mpa) | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| 使用溫度范圍(°C) | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 |
| 重量 | 0.6~0.8 | 0.7~0.9 | 1.0~2.3 | 1.3~3.1 | 1.9~4.1 | 2.8~5.3 | 4.3~7.6 | 5.9~9.8 |
