CVM
產品資訊
重複定位精度CVM: ± 3μm。
定位銷與工件孔之間的間隙為零。
最大操作壓力：70 kgf/cm2
最小操作壓力：25 kgf/cm2
定位銷與工件孔之間的間隙為零。
最大操作壓力：70 kgf/cm2
最小操作壓力：25 kgf/cm2
產品中心
使用流體：
相當于ISO黏度等級的ISO-VG-32一般液壓油。
相當于ISO黏度等級的ISO-VG-32一般液壓油。

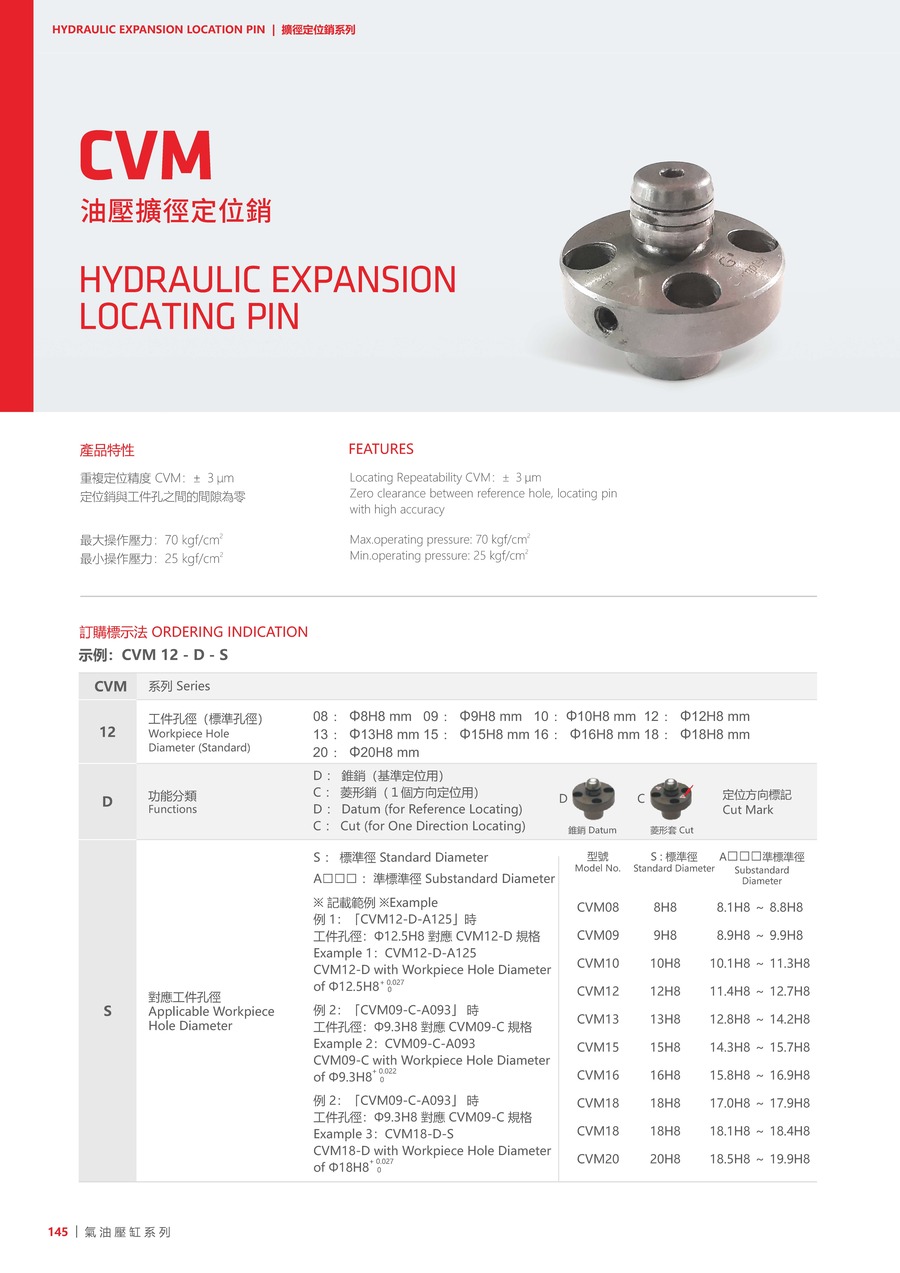

訂購標示法
| CVM | 系列 | CVM |
|---|---|---|
| 12 | 工件孔徑(標準孔徑) | 08: Φ8H8mm, 09: Φ9H8mm, 10: Φ10H8mm, 12: Φ12H8mm, 13: Φ13H8mm, 15: Φ15H8mm, 16: Φ16H8mm, 18: Φ18H8mm, 20: Φ20H8mm |
| D | 功能分類 | D: 錐銷(基準定位用), C: 菱形銷(1個方向定位用) |
| S | 對應工件孔徑 | S: 標準徑, A□□□: 準標準徑 |

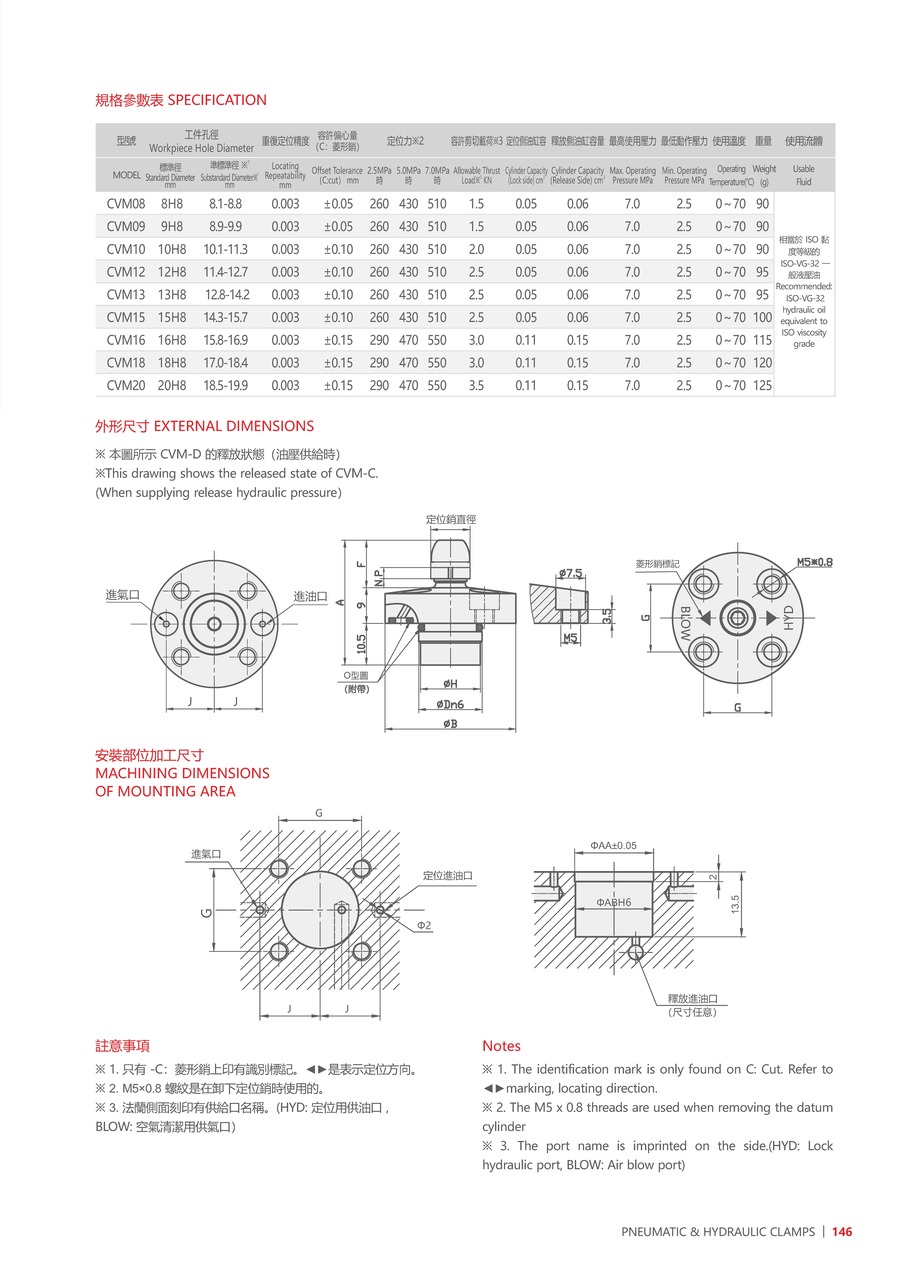

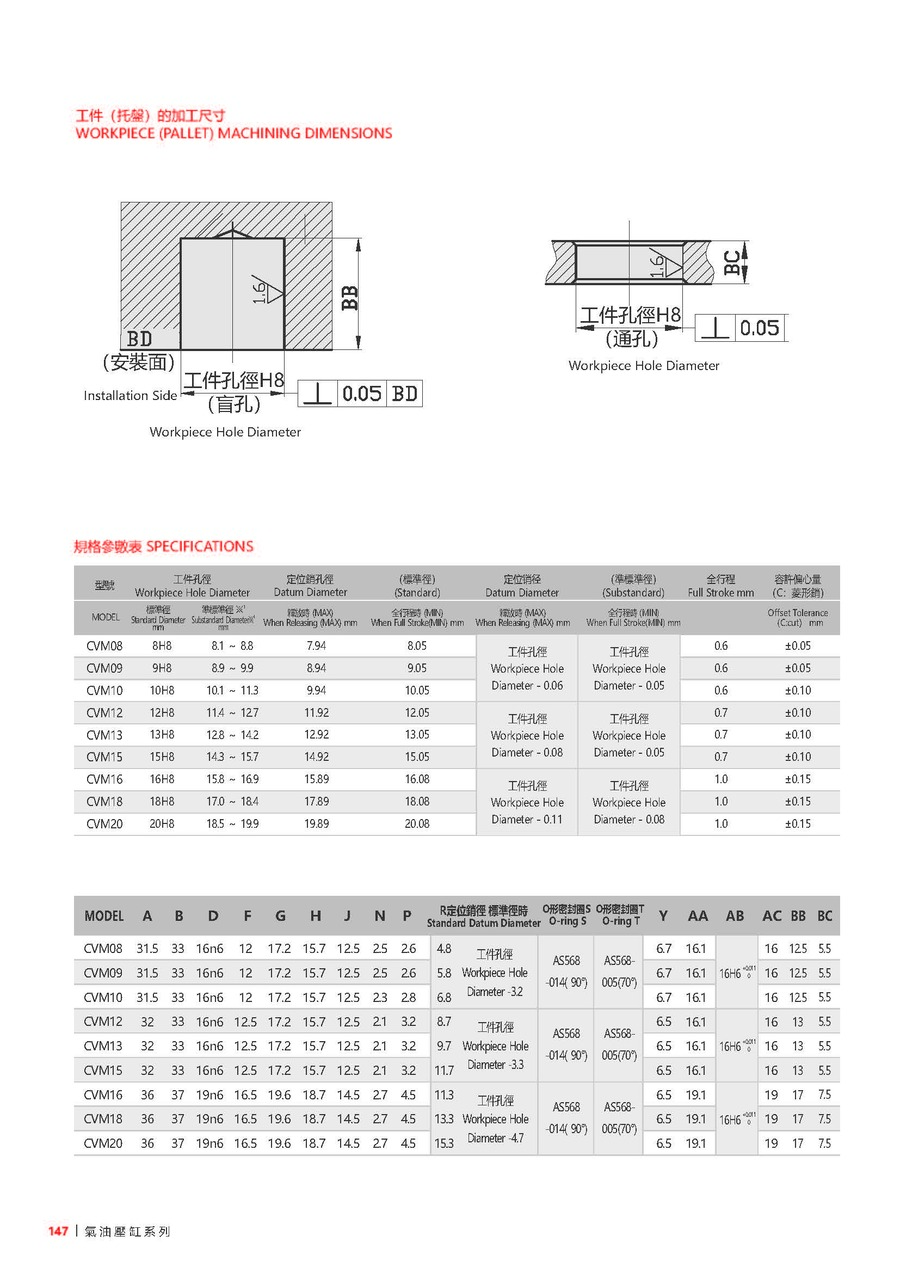

產品資料
| 型號 | CVM08 | CVM09 | CVM10 | CVM12 | CVM13 | CVM15 | CVM16 | CVM18 | CVM20 |
|---|---|---|---|---|---|---|---|---|---|
| 工件孔徑(標準徑)(mm) | 8H8 | 9H8 | 10H8 | 12H8 | 13H8 | 15H8 | 16H8 | 18H8 | 20H8 |
| 工件孔徑(準標準徑)(mm) | 8.1-8.8 | 8.9-9.9 | 10.1-11.3 | 11.4-12.7 | 12.8-14.2 | 14.3-15.7 | 15.8-16.9 | 17.0-18.4 | 18.5-19.9 |
| 重複定位精度 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 | 0.003 |
| 容許偏心量(C: 菱形銷)(mm) | ±0.05 | ±0.05 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.15 | ±0.15 | ±0.15 |
| 定位力(2.5MPa時) | 260 | 260 | 260 | 260 | 260 | 260 | 290 | 290 | 290 |
| 定位力(5.0MPa時) | 430 | 430 | 430 | 430 | 430 | 430 | 470 | 470 | 470 |
| 定位力(7.0MPa時) | 510 | 510 | 510 | 510 | 510 | 510 | 550 | 550 | 550 |
| 容許剪切載荷(KN) | 1.5 | 1.5 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 |
| 定位側油缸容量(cm3) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.11 | 0.11 | 0.11 |
| 釋放側油缸容量(cm3) | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.15 | 0.15 | 0.15 |
| 最高使用壓力(Mpa) | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| 最低動作壓力(Mpa) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 使用溫度(°C) | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 | 0~70 |
| 重量 | 90 | 90 | 90 | 95 | 95 | 100 | 115 | 120 | 125 |
