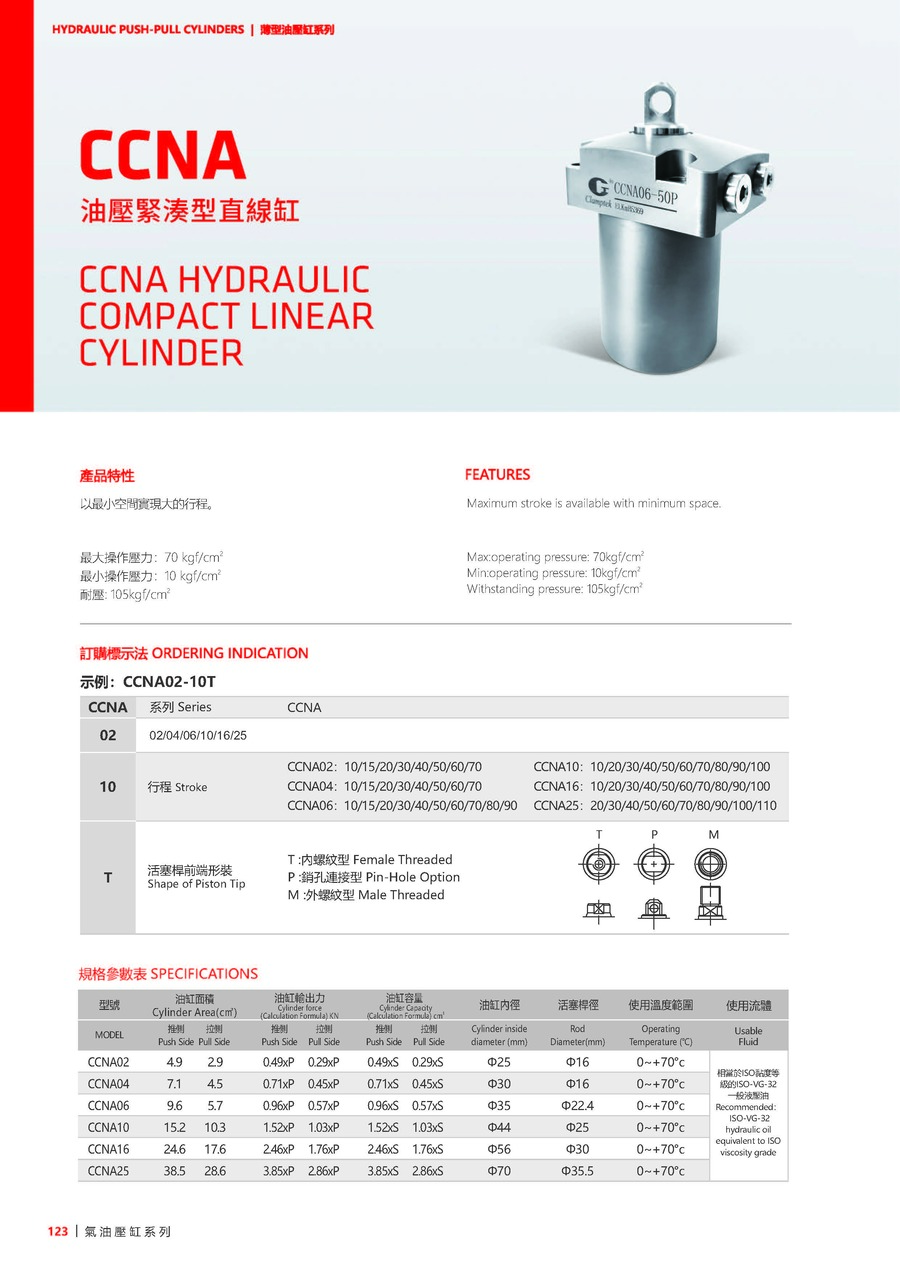

CCNA
產品資訊
以最小空間實現大的行程。
最大操作壓力：70 kgf/cm2
最小操作壓力：10 kgf/cm2
耐壓：105 kgf/cm2
最大操作壓力：70 kgf/cm2
最小操作壓力：10 kgf/cm2
耐壓：105 kgf/cm2
產品中心
使用流體：
相當于ISO黏度等級的ISO-VG-32一般液壓油。
相當于ISO黏度等級的ISO-VG-32一般液壓油。
訂購標示法
| CCNA | 系列 | CCNA |
|---|---|---|
| 02 | - | 02, 04, 06, 10, 16, 25 |
| 10 | 行程 | CCNA02: 10, 15, 20, 30, 40, 50, 60, 70 / CCNA04: 10, 15, 20, 30, 40, 50, 60, 70 / CCNA06: 10, 15, 20, 30, 40, 50, 60, 70, 80, 90 / CCNA10: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 / CCNA16: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 / CCNA25: 20, 30, 40, 50, 60, 70, 80, 90, 100, 110 |

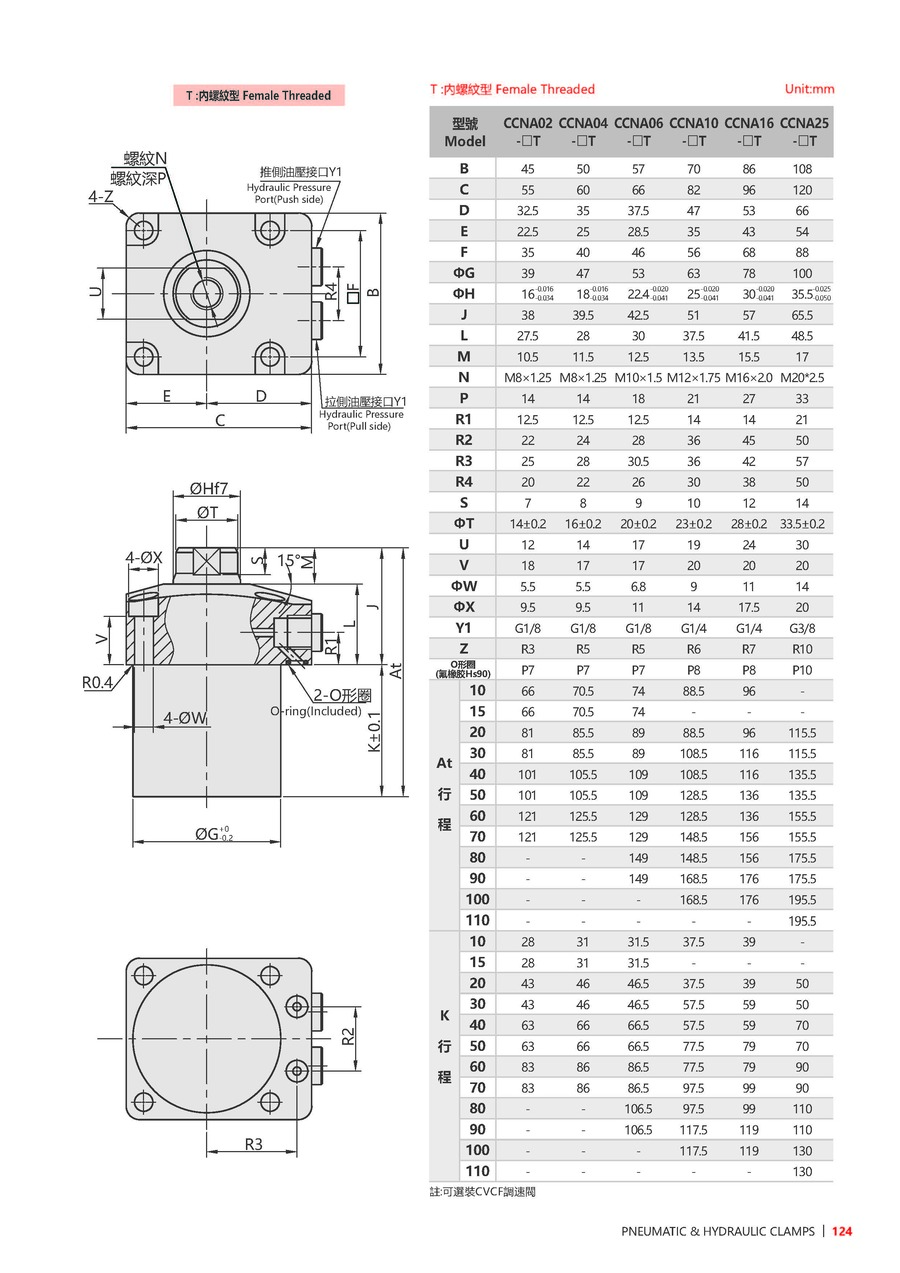

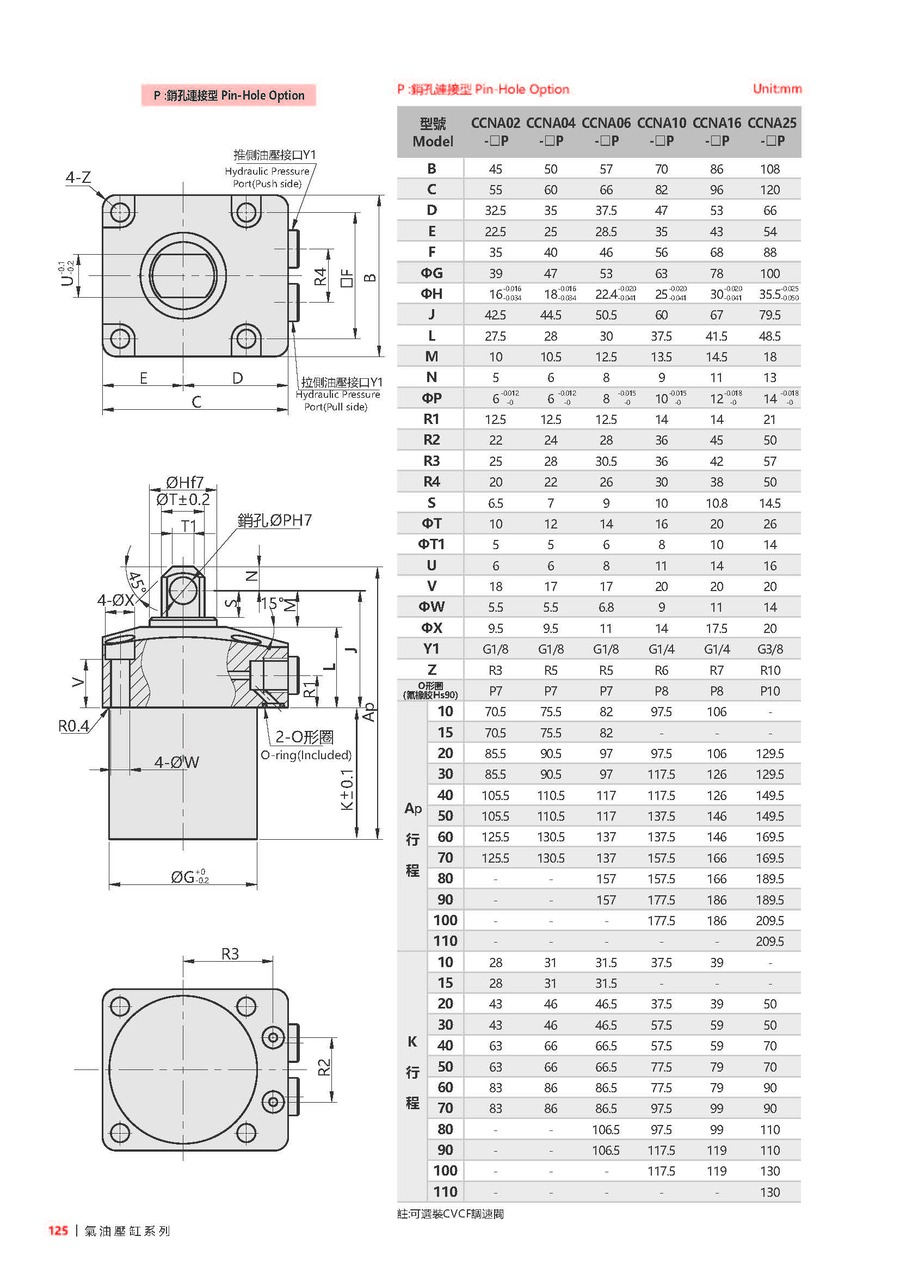

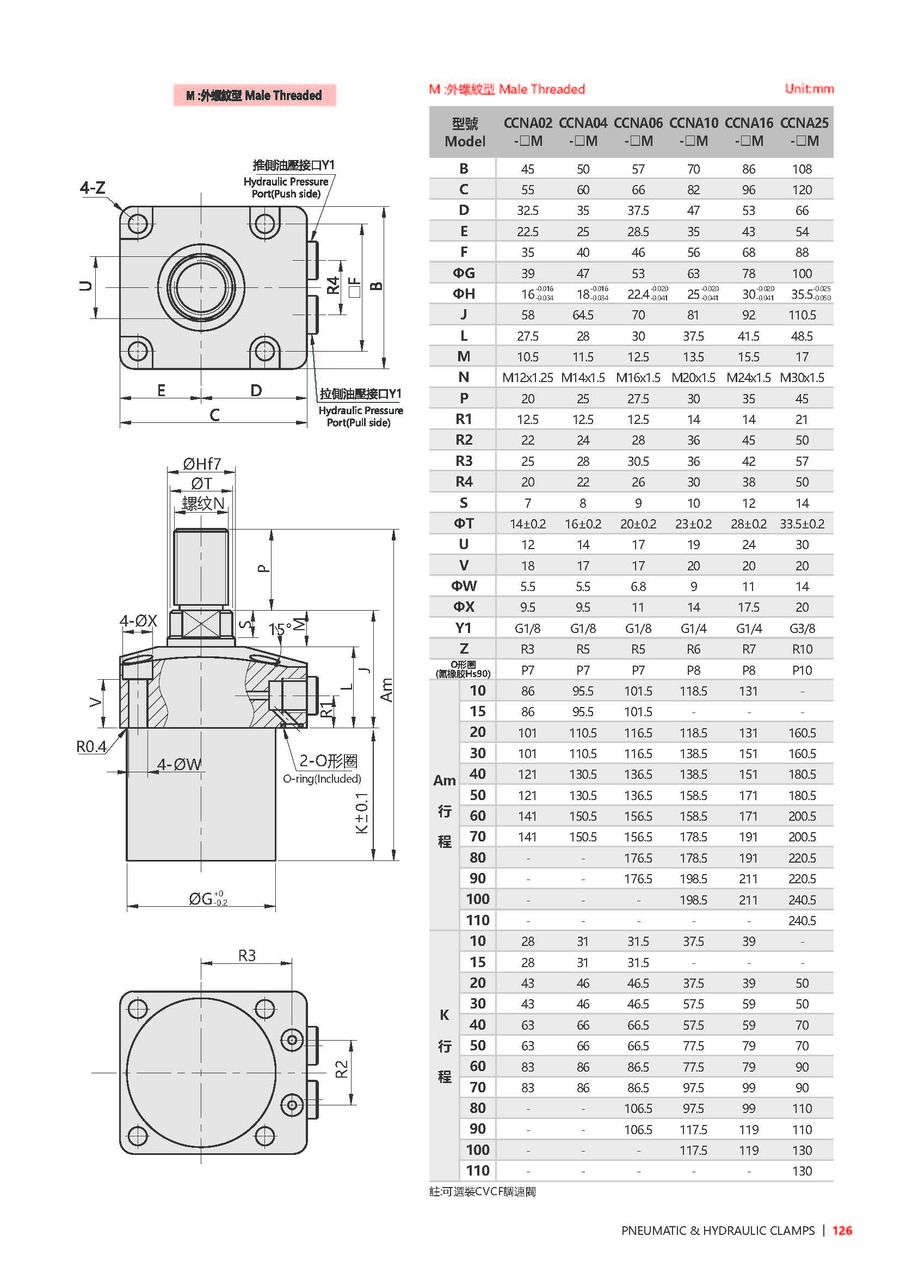

| T | 活塞桿前端形狀 | T: 內螺紋型, P: 銷孔連接型, M: 外螺紋型 |
產品資料
| 型號 | CCNA02 | CCNA04 | CCNA06 | CCNA10 | CCNA16 | CCNA25 |
|---|---|---|---|---|---|---|
| 油缸面積(推側)(cm2) | 4.9 | 7.1 | 9.6 | 15.2 | 24.6 | 38.5 |
| 油缸面積(拉側)(cm2) | 2.9 | 4.5 | 5.7 | 10.3 | 17.6 | 28.6 |
| 油缸輸出力(推側)(KN) | 0.49xP | 0.71xP | 0.96xP | 1.52xP | 2.46xP | 3.85xP |
| 油缸輸出力(拉側)(KN) | 0.29xP | 0.45xP | 0.57xP | 1.03xP | 1.76xP | 2.86xP |
| 油缸容量(推側)(cm3) | 0.49xS | 0.71xS | 0.96xS | 1.52xS | 2.46xS | 3.85xS |
| 油缸容量(拉側)(cm3) | 0.29xS | 0.45xS | 0.57xS | 1.03xS | 1.76xS | 2.86xS |
| 油缸內徑 | ?25 | ?30 | ?35 | ?44 | ?56 | ?70 |
| 活塞桿徑 | ?16 | ?16 | ?22.4 | ?25 | ?30 | ?35.5 |
| 使用溫度範圍(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
