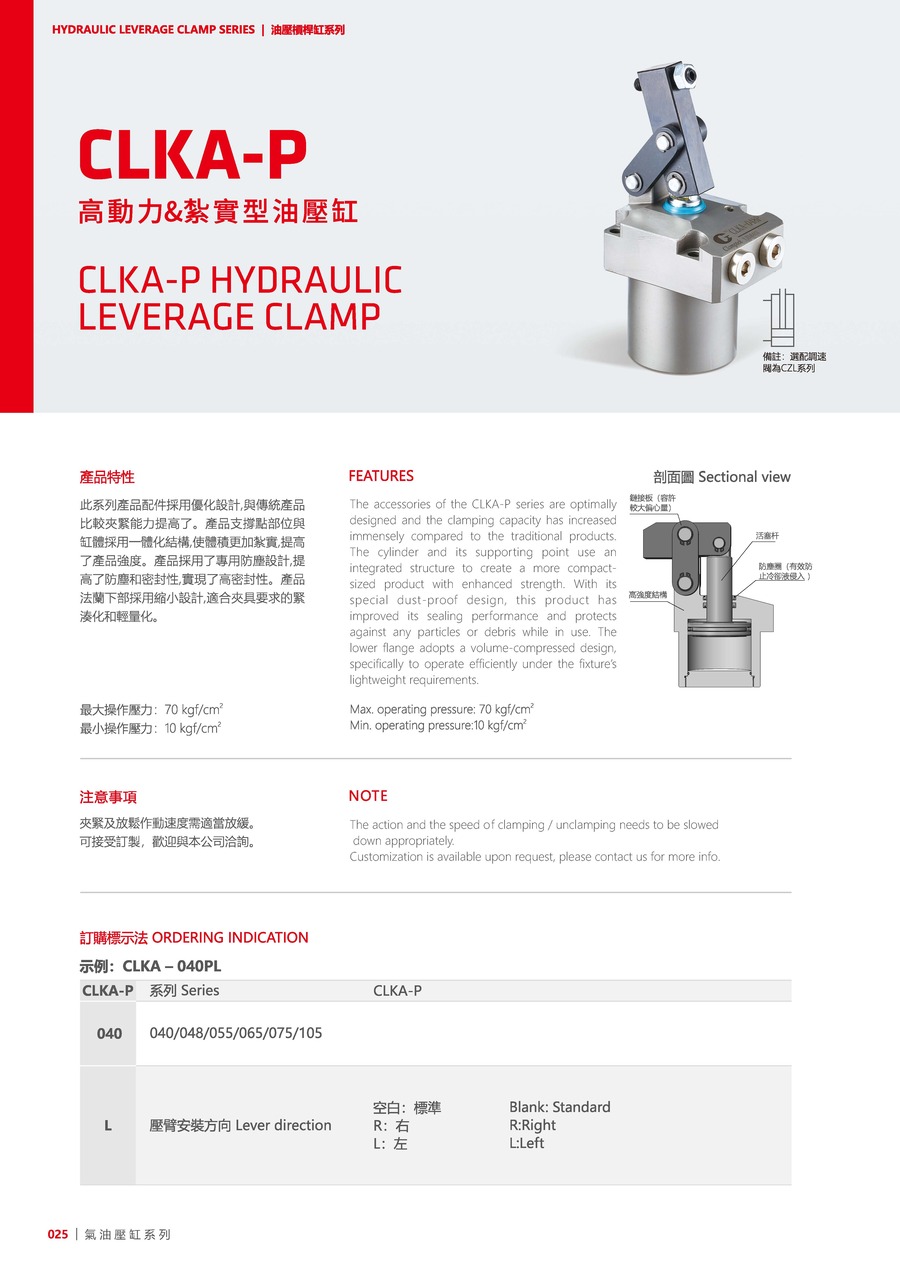

此系列產品配件采用優化設計，與傳統產品比較夾緊能力提高了。
產品支撐點部位與缸體采用一體化結構，使體積更加扎實，提高了產品強度。
產品采用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品法蘭下部采用縮小設計，適合夾具要求的緊湊化和輕量化。
最大操作壓力：70 kgf/cm²
最小操作壓力：10 kgf/cm²
注意事項：
夾緊及放松作動速度需適當放緩。
可接受訂制，歡迎與本公司洽詢。
使用流體：
相當于ISO黏度等級的ISO-VG-32一般液壓油。
| CLKA-P | 系列 | CLKA-P |
|---|---|---|
| 040 | - | 040, 048, 055, 065, 075, 105 |
| L | 壓臂安裝方向 | 空白: 標準, R: 右, L: 左 |

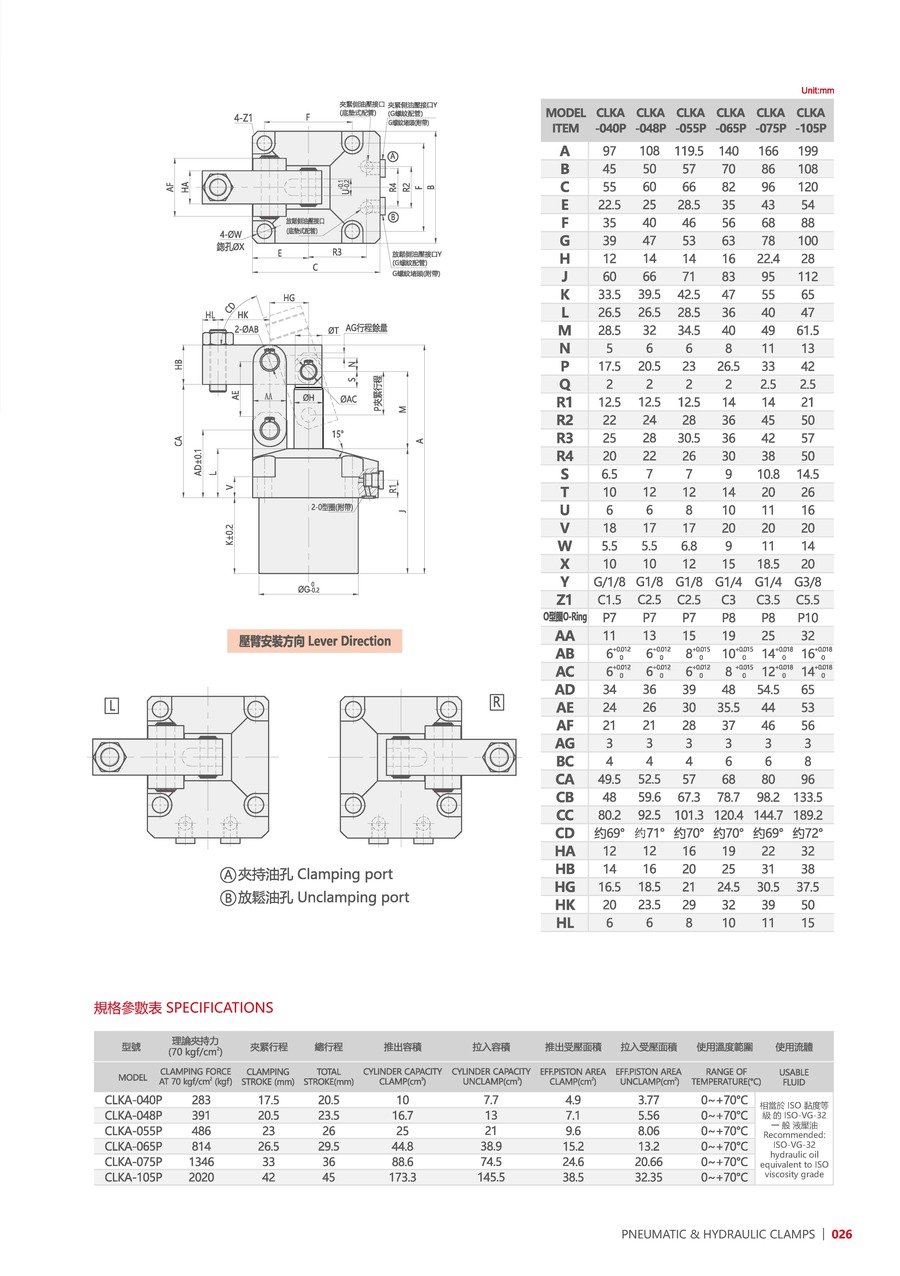

| 型號 | CLKA-040P | CLKA-048P | CLKA-055P | CLKA-065P | CLKA-075P | CLKA-105P |
|---|---|---|---|---|---|---|
| 理論夾持力(70kgf/cm2) | 283 | 391 | 486 | 814 | 1346 | 2020 |
| 夾緊行程 | 17.5 | 20.5 | 23 | 26.5 | 33 | 42 |
| 總行程 | 20.5 | 23.5 | 26 | 29.5 | 36 | 45 |
| 推出容積(cm3) | 10 | 16.7 | 25 | 44.8 | 88.6 | 173.3 |
| 拉入容積(cm3) | 7.7 | 13 | 21 | 38.9 | 74.5 | 145.5 |
| 推出受壓面積(cm2) | 4.9 | 7.1 | 9.6 | 15.2 | 24.6 | 38.5 |
| 拉入受壓面積(cm2) | 3.77 | 5.56 | 8.06 | 13.2 | 20.66 | 32.35 |
| 使用溫度范圍(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
