嘉剛小百科：油壓轉角缸(CHA)
油壓缸
轉角缸：轉角缸是工業製造時常用的夾緊元件之一，轉角缸作動時，活塞桿會帶動壓臂下壓并旋轉至設計的位置和角度，進而夾緊工件。轉角缸可提高夾具的自動化程度，適用于批量生產及工件加工精度高的製程，例如：機械加工、裝配和焊接，適合需要騰出空間方便工件取放，或是需要由上方夾持工件時使用。
轉角缸依照不同分類方式可分為以下三種，當使用者選擇時，除了考慮選用何種動力源、安裝方式、管路連接方式外，主要依照所需要的夾持力去選擇轉角缸。
按動力來源：可分為氣壓和油壓
按安裝方式：可分為上法蘭式、下法蘭式、外螺紋式
按管路連接：可分為油路板型和配管型
嘉剛(Clamptek)轉角缸的特色：
結構緊湊，適合用于空間狹小的位置
夾緊速度快，定位準確，可全面提高工作效率
可自行根據需求設計缸體的動作時間

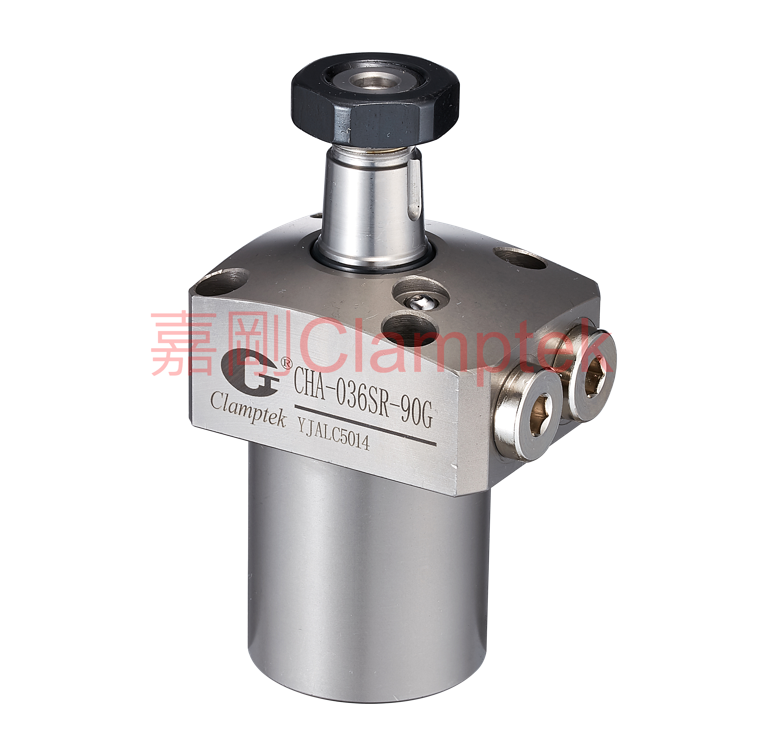

推薦!! 嘉剛自主生產的油壓轉角缸 - CHA：

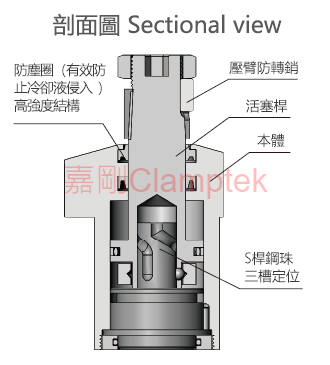

?此系列產品配件採用優化設計，使體積更加緊湊，提高了產品強度。
?產品採用了專用防塵設計，提高了防塵和密封性。
?產品結構設計具有高抗扭轉性，實現了高耐久性。
CHA作動方式：複動式
CHA最大操作壓力: 70 kgf/cm2
CHA最小操作壓力: 15 kgf/cm2
CHA油缸外徑尺寸: 36, 40, 48, 55, 65, 75, 90, 105(mm)
CHA壓臂型式：?jiǎn)芜厜罕?雙邊壓臂
CHA轉角方向：左/右
CHA轉角角度：30, 45, 60, 90(°)
CHA型式：配管式/油路板型/油路板式附調速
*另可選擇是否加裝空氣感測器，詳細歡迎參考目錄或洽詢業務人員
*另有CHA-P系列可供選擇
*我司主要販?zhǔn)劭焖賷A鉗、油壓缸、氣壓缸，如有任何需求歡迎來信詢問!*
