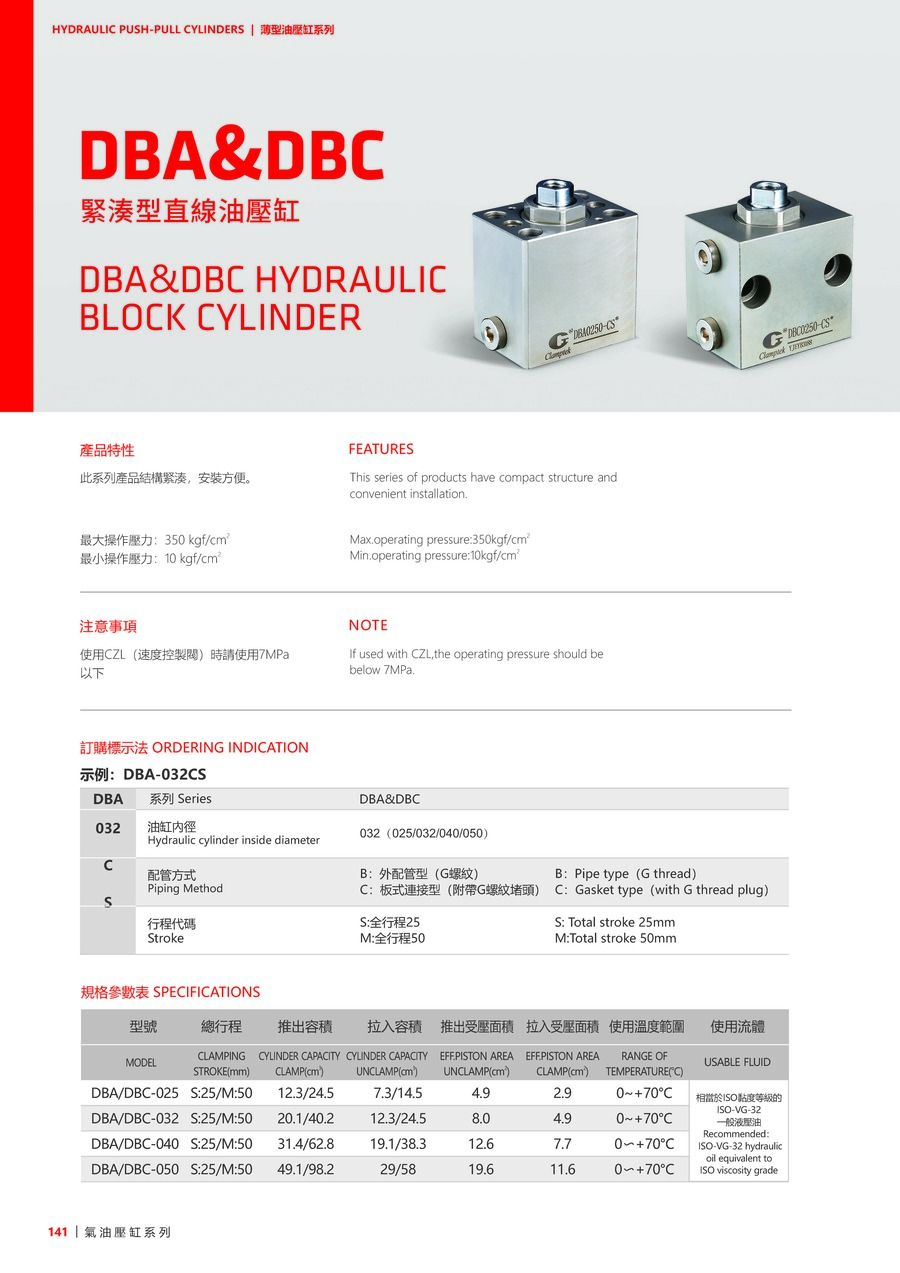

DBA、DBC
產品資訊
此系列產品結構緊湊，安裝方便。
最大操作壓力：350 kgf/cm2
最小操作壓力：10 kgf/cm2
最大操作壓力：350 kgf/cm2
最小操作壓力：10 kgf/cm2
產品中心
注意事項：
使用CZL(速度控製閥)時請使用7MPa以下。
使用流體：
相當于ISO黏度等級的ISO-VG-32一般液壓油。
使用CZL(速度控製閥)時請使用7MPa以下。
使用流體：
相當于ISO黏度等級的ISO-VG-32一般液壓油。
訂購標示法
| DBA | 系列 | DBA, DBC |
|---|---|---|
| 032 | 油缸內徑 | 025, 032, 040, 050 |
| C | 配管方式 | B: 外配管型(G螺紋), C: 板式連接型(附帶G螺紋堵頭) |
| S | 行程代碼 | S: 全行程25mm, M: 全行程50mm |
產品資料
| 型號 | DBA/DBC-025 | DBA/DBC-032 | DBA/DBC-040 | DBA/DBC-050 |
|---|---|---|---|---|
| 總行程 | S: 25, M: 50 | S: 25, M: 50 | S: 25, M: 50 | S: 25, M: 50 |
| 推出容積(cm3) | 12.3, 24.5 | 20.1, 40.2 | 31.4, 62.8 | 49.1, 98.2 |
| 拉入容積(cm3) | 7.3, 14.5 | 12.3, 24.5 | 19.1, 38.3 | 29, 58 |
| 推出受壓面積(cm2) | 4.9 | 8 | 12.6 | 19.6 |
| 拉入受壓面積(cm2) | 2.9 | 4.9 | 7.7 | 11.6 |
| 使用溫度范圍(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
