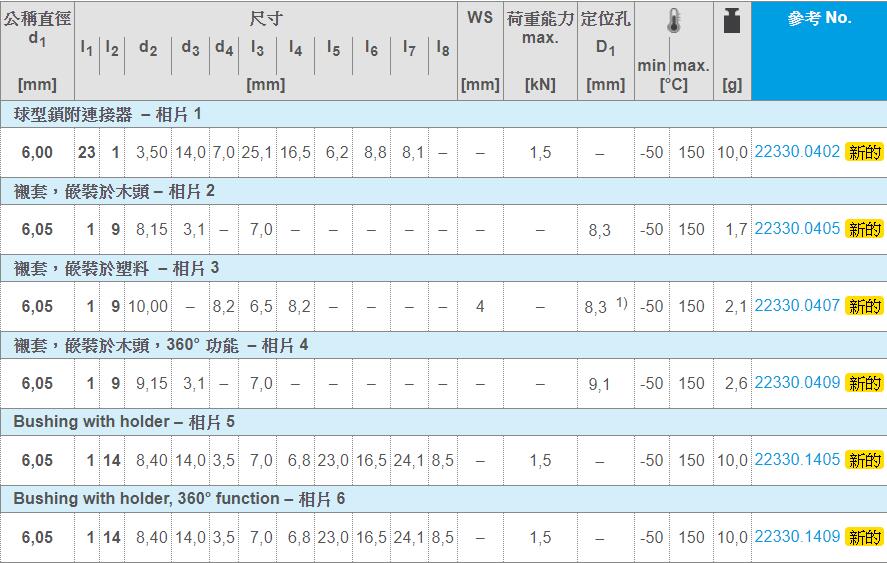

EH 22330.滾珠鎖附連接器 - 自行鎖附，帶把手，緊湊的結構(6種規格)
產品資訊
透過與定位襯套組合的滾珠鎖附連接器，可以快速方便地連接部件。
定位襯套由不銹鋼制成。
有兩種版本可供選擇。一種可以裝嵌于木材 (左方產品圖紙中picture 2和picture 4)。另一種可以裝嵌到塑膠(左方產品圖紙中picture 3)。
兩個襯套 (左方產品圖紙中picture 2和picture 3) 都可以 4x90°的互鎖。
襯套(左方產品圖紙中picture 4) 在鎖定狀態下可以360°旋轉。
作為一個強大的工具，此產品是由不銹鋼制成。滾珠鎖附連接器是免維護，無聲和防損的。
「材質」
銷零件：
?不銹鋼 1.4542
吊索旋轉口：
?不銹鋼 1.4305
滾珠：
?不銹鋼
彈簧：
?不銹鋼
「組裝」
安裝到木材中：
1. 根據規格插入安全螺栓的定位孔和導孔
2. 可選推薦使用黏合劑進行固定
3. 按壓襯套
4. 用螺絲固定襯套
注意：安全螺栓導孔的孔徑(D2)取決于所使用的螺絲。
安裝到塑料中：
1. 根據規格插入定位孔
2. 可選推薦使用黏合劑進行固定
3. 擰入襯套
注意：定位孔的孔徑取決于塑膠的硬度。
「操作」
滾珠由按壓鈕來解鎖。
