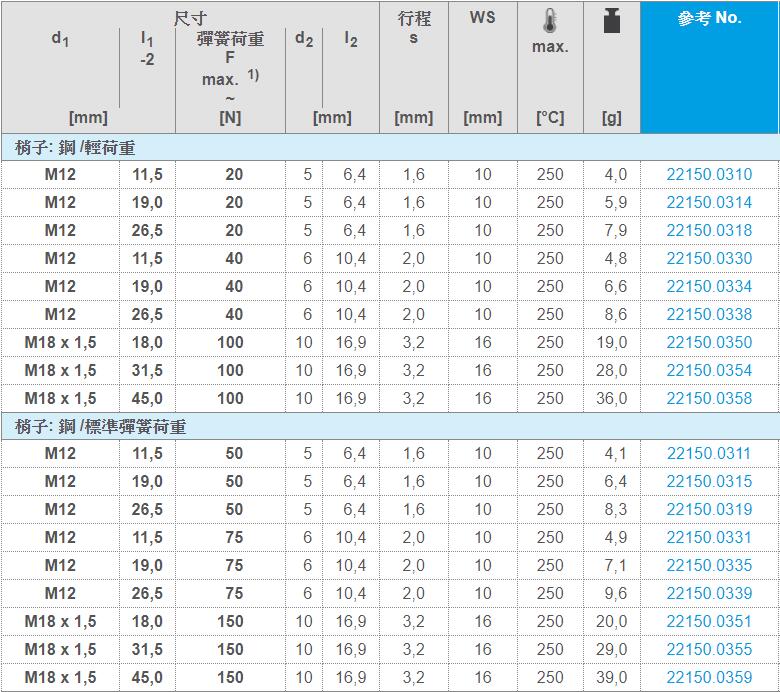

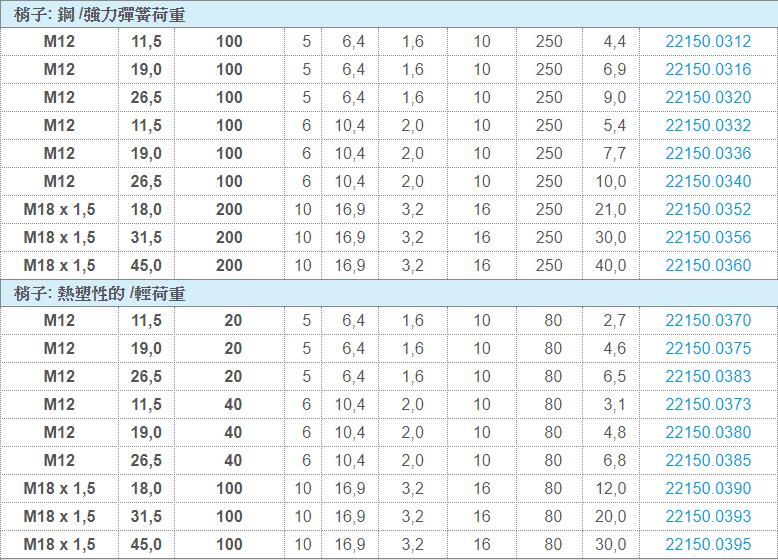

EH 22150.帶螺紋，無密封(36種規格)
產品資訊
適用于定位和供壓。
「材質」
本體：
?鋼，鍍鋅
彈簧：
?不銹鋼
?鋼，染黑
?鋼，鍍鋅
銷：
?鋼，表面硬化，鍍鋅
?得林塑膠 (POM)，白色
「組裝」
側向式定位柱透過安裝工具來擰入安裝。
用于計算裝嵌孔中心距離之公式：l0 = z/2 + w + x，l0=中心距離, y=工件高度, w=工件長度, x=行程, z=檔塊直徑
計算尺寸x: y大于或是等于 l2 - d2/2，然后 x = d2/2 - s或是y小于 l2 - d2/2，然后 x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]。
「特性」
輕彈簧荷重 = 不銹鋼彈簧
標準彈簧荷重 = 鋼，染黑彈簧
強化彈簧荷重 = 鋼，鍍鋅彈簧
