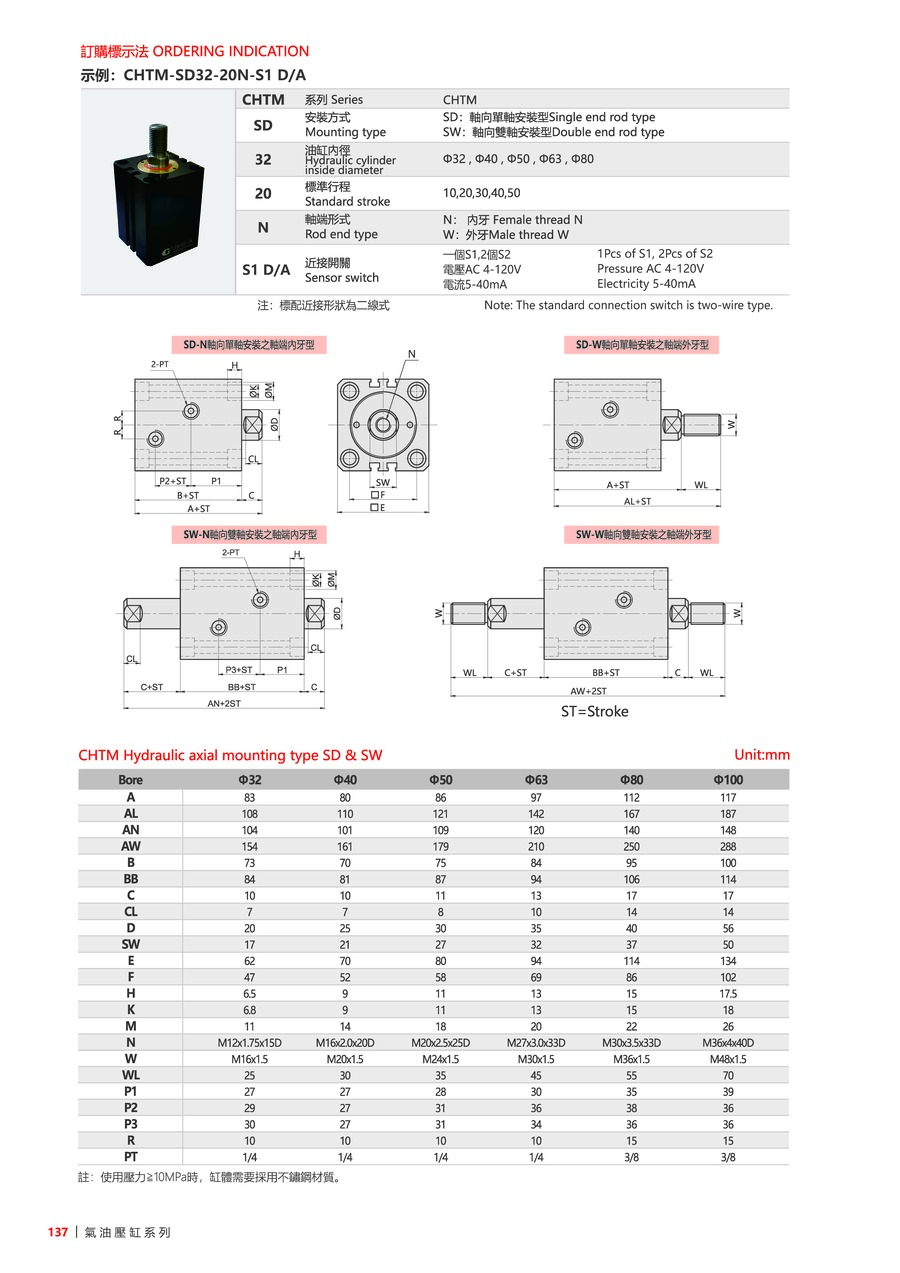

訂購標示法
| CHTM | 系列 | CHTM |
|---|---|---|
| SD | 安裝型式 | SD: 軸向單軸安裝型, SW: 軸向雙軸安裝型 |
| 32 | 油缸內(nèi)徑 | ?32, ?40, ?50, ?63, ?80 |
| 20 | 標準行程 | 10, 20, 30, 40, 50mm |
| N | 軸端形式 | N: 內(nèi)牙, W: 外牙 |
| S1 D/A | 近接開關 | S1: 1個, S2: 2個(電壓AC 4-120V 電流5-40mA) |
產(chǎn)品資料
| 型號 | CHTM-32 | CHTM-40 | CHTM-50 | CHTM-63 | CHTM-80 |
|---|---|---|---|---|---|
| 活塞桿徑(mm) | ?20 | ?25 | ?30 | ?35 | ?40 |
| 受壓面積F1(cm2) | 8.04 | 12.57 | 19.64 | 31.17 | 50.27 |
| 受壓面積F2(cm2) | 4.9 | 7.66 | 12.57 | 21.55 | 37.7 |
| 操作壓力10(F1)(kgf/cm2) | 80 | 126 | 196 | 312 | 503 |
| 操作壓力10(F2)(kgf/cm2) | 49 | 77 | 126 | 216 | 377 |
| 操作壓力35(F1)(kgf/cm2) | 281 | 440 | 687 | 1091 | 1759 |
| 操作壓力35(F2)(kgf/cm2) | 172 | 268 | 440 | 754 | 1320 |
| 操作壓力70(F1)(kgf/cm2) | 563 | 880 | 1375 | 2182 | 3519 |
| 操作壓力70(F2)(kgf/cm2) | 343 | 536 | 880 | 1509 | 2639 |
| 操作壓力100(F1)(kgf/cm2) | 804 | 1257 | 1964 | 3117 | 5027 |
| 操作壓力100(F2)(kgf/cm2) | 490 | 766 | 1257 | 2155 | 3770 |
| 操作壓力140(F1)(kgf/cm2) | 1126 | 1760 | 2750 | 4364 | 7038 |
| 操作壓力140(F2)(kgf/cm2) | 686 | 1072 | 1760 | 3017 | 5278 |
| 使用溫度范圍(°C) | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C |
