嘉剛小百科：氣壓支撐缸(CSW)
氣壓缸
嘉剛Clamptek為滿足客戶使用上的需求，除了油壓支撐缸，也有開發生產氣壓支撐缸，本篇我們即為大家介紹 - 氣壓支撐缸。
氣壓缸是一種將氣壓轉換成夾持力的氣壓夾具元件，在各種機械氣壓系統中被廣泛應用，常使用在輕金屬切削加工及應用在自動化生產流水線，以及冶具、氣動夾具等自動化設備上。
氣壓支撐缸：是一種可彈性配合高度的輔助支撐工件。加工時，氣壓使活塞桿沿著壓力作用的方向移動，當活塞桿到達支撐位置后會停止并保持在那個位置穩定支撐。支撐缸能有效防止在加工工件時產生的震動以及夾緊時產生的變形，支撐缸能提升工件的加工精度，且因體積較小所以能配置使用在較狹小的空間當中。
哪些工件類型在加工時會使用到支撐缸呢?
薄型的工件
形狀不規則的工件
無支撐結構的工件
存在階梯差的工件
需在平面上加工的工件
嘉剛(Clamptek)氣壓支撐缸的特色：
能改善作業環境，滿足乾淨工作環境的需求
適合用于輕金屬切削加工及需要細小精度加工的工件(例如: 手機)
缸體本身輕巧，設計緊湊，適合加工時空間受到限制的場所使用
推薦!! 嘉剛自主生產的氣壓支撐缸 - CSW：
-CSW最高使用壓力: 1 MPa，最低使用壓力: 0.4 MPa
-CSW氣缸外徑分為四種尺寸: M26x1.5, M30x1.5, M36x1.5, M45x1.5(mm)
(M30x1.5為嘉剛Clamptek熱銷品)

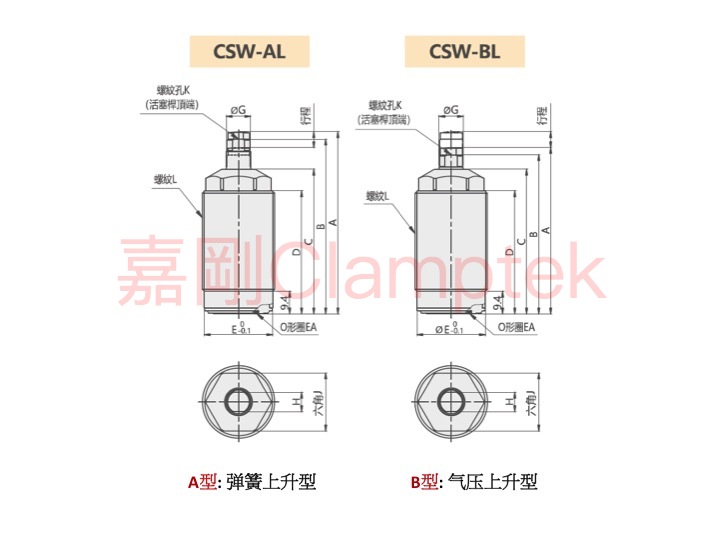

-CSW分為兩種型式：彈簧上升型(A)，氣壓上升型(標準)(B)
*彈簧上升型(A)：活塞桿初始狀態為上升，將工件放置于活塞桿上，因工件的重量而下降到特定位置，此時供給氣壓作用于夾套的夾緊力會施加于活塞桿，使活塞桿得以穩固的支撐工件。
*氣壓上升型(B)：活塞桿初始狀態為下降，供給氣壓使活塞桿上升并接觸工件任意位置后停止，在停止的同時氣壓作用于夾套的夾緊力會施加于活塞桿，使活塞桿得以穩固的支撐工件。
*若需訂購強彈簧，請先洽詢業務
*注意事項: 安裝時必須使支撐缸的底面與安裝孔底面保持水平密接。
